黒ABS SXX/F提灯 (1710)

5レーンのコース用に作成したマシンの紹介です.

公式大会だけでなくお店でも5レーンのコースを設置している場所が増えてきたので,そこで走らせられるように製作した1台です.

シャーシの全容は以下の写真の通りです.基本的な構造は3レーン用に製作した正転車と変わりませんが,主に壁面の段差対策で前後共にスライドダンパー&19mmローラーの構成になっています.また,タイヤ径は23.6mm程で,前にローフリクションタイヤ,後ろにスーパーハードタイヤを使用しています.


フロントの構造は,市販されているスライドダンパー用カーボンステーを使用できるように,以下のような構成としています.バンパーの土台にはリヤカーボンステー(3mm)を加工したもので,底面を斜めに削ってブレーキプレートも兼ねています.この高さだと23.5mm程の径でも厚さ2mmのブレーキをバンクセクションに触れない位置に貼ることが可能です.

スライドダンパー用カーボンステーはローラー位置の都合でリア用の物を使用しており,ローラーのスラスト角は貼り付けたカーボンに傾斜をつけることで調整しています.

リアの構成は以下の写真の通りで,カーボンマルチワイドリアステーを土台に市販のスライドダンパー用カーボンステー(リア)を使用しています.また,コースへの引っ掛かりを防止するために,ARカーボンフロントワイドステーを加工したものをスライドダンパーと同じネジに取り付けています.

リアの付根は,キットに付属するリヤステーの根元を接着したり,リアカーボンステー(3mm)から自作した3点止めを使って強度を確保しています.根元の補強はFM車だと破損することがあったため行いましたが,正転車だと経験はないので不要かもしれません.


リアのマスダンは,ブレーキプレートに固定しているねじを軸としたものに加えて,ミニ四キャッチャーを使用したものを取り付けています.3レーンでの使用感だと,重量を増やすと前傾姿勢になるような傾向が見られたので姿勢の調整用に取り付けてみました.


提灯はこの記事で紹介した物とほぼ同じ構造で,前方にマスダンを吊るす方式にしています.構造的には下からマスダン軸を立てる方式も可能ですが,重心が高い方が提灯が開きやすそうだったので今回はこの方式を採用しました.


また,フロントとカウンター脇,モータ下のAパーツを支持する部品を追加しています.フロントの支持部品はポリカボディの切れ端を固定できるようにもしており,これにより提灯の開きやすさ向上を狙っています.



おわりに:
5レーンのコースでの走行経験はないので,公式大会に参加されている方々のマシンを参考に製作してみました.3レーンのセッティングとはタイヤのグリップ感や各セクションでのブレーキのかけ方,提灯やスライドダンパーの調整など色々と異なることが多そうなので少しづつ理解しながら楽しんでみたいと思います.

このブログの人気の投稿

ブレーキのお話(スロープとバンクの違い)

立体セクションでのブレーキの接触領域に関するまとめです.

3レーンの 立体コースでは主に「バンクアプローチ20(バンク)」と「スロープセクション(スロープ)」が用いられており,最近ではバンクでは減速せずにスロープで減速可能なブレーキ調整が1つの選択肢として重要になってきています.

そこで,ブレーキ調整の検討のために,それぞれのセクションを走行した際のタイヤからバンパー端までの領域でコースと接触する領域を判定するシミュレータを作ってみました.
スロープとバンクでのブレーキ接触領域の違い,これでいろいろ整理できる pic.twitter.com/R49o2jUIA2 — マツ (@drm272) 2017年6月27日バンクやスロープの寸法はネットで拾ったものなので数値の信頼性は不明ですが,傾向としては悪くないといます.

今回は,このシミュレータの結果に基づいてブレーキ調整の考え方について述べています.また,ブレーキの触れ方の変化について説明するためにバンパーの高さが6mmと4mmの時の結果を使って以下で説明していきます.
バンパー高6mm 下の図が各セクションに侵入してから脱出するまでに床面に接触した領域を表したものです.上段がフロント,下段がリア側の結果を示し,左からスロープ,バンク,スロープとバンクの差異です.色は左二つは"青:非接触","赤:接触",右の比較は"緑:差異無し","赤:スロープのみ接触"を表しています.

この結果から,スロープのみで接触する領域が存在することがわかり,バンクの青領域のギリギリあたりにブレーキを貼ればスロープのみ減速可能なブレーキ調整が可能だと考えられます.
また,スロープのみ接触する領域はタイヤから離れるほど広くなる傾向があるため,タイヤから離れた位置でブレーキを調整した方が調整がしやすいのではと考えています.ただし,フロントに関しては最前の位置に貼ると着地の姿勢次第では前転する危険があるので注意が必要です.
バンパー高4mm バンパー高を下げた時の結果は下の図の通りです.色などは前項と同じですが,右下の青の領域は"バンクのみ接触"を表しています.

フロントは前項と同じ傾向ですが,右下の図で赤の領域がなくなり青の領域が現れています…

紺ABS SXX/F提灯 (1806, JC2018)

ジャパンカップ2018用に製作したマシンの紹介です.
ジャパンカップ2018は下図のように,車体がジャンプするセクションは終盤のドラゴンバックのみで,そのほかにロッキングストレートとデジタルコーナーの2つのセクションで大きく減速する恐れのあるレイアウトになっています.特にロッキングストレートは壁面に貼られた突起が大きく,模擬したコースなどでの情報を聞いた限りでは減速の恐れだけでなく故障の恐れも大きいようです.

出典:タミヤ「富士通 乾電池 提供 ジャパンカップ2018 総合案内」
この記事では,ジャパンカップ2018用に製作したマシンと今回導入した機構についての紹介していきます.

製作したマシンは下の写真の通りです.前提灯の正転車で基本的な構造は以前ご紹介した5レーン用のマシンと大きく変わりません.タイヤは約25mmのスーパーハードタイヤを使用し,ブレーキはフロントには貼っていますが基本的に前後共に走行中に触れない高さにしています.このブレーキは特定のセクションでの減速ではなく,頭から着地した際にフロント下段ローラーへの衝撃を緩和するために貼っています.


また,ミニ四駆グランプリ2018ニューイヤーからローラー個数とマスダンパーの位置の制限がレギュレーションから撤廃されたため,ローラーは8つ使用し,マスダンパーはローラーの軸を利用して取り付けています.このマスダンパーは既存の穴を3mm以上に拡張してスペーサーに通してており,この位置に設置することでビスが減らせたり,マスダンパー用の支柱が曲がることが減ったりというメリットがある気がします.

ロッキングストレート対策 ロッキングストレートは壁面に幅40~50mm,高さ10~15mmの半丸突起が1レーンあたり3~6個設置されたセクションです.そのため,レギュレーションに規定された車体幅一杯の位置にローラーを固定した状態では通過できない恐れがあります.また,半丸突起状ではあるものの,このサイズだと接触時の衝撃が激しいようで,車体が故障する恐れもあります.

そこで今回は,ローラーステーにスライドダンパーのような左右方向の動きだけでなく,衝撃を後方へ逃がすための可変ダウンスラストローラーのように旋回する動きを加えた機構を取り入れてみました.

まず,リアの機構は下の写真のようになっています.既製品のスライダンパーとは違い,バネ…

Xシャーシのバンパ―レス化

Xシャーシのバンパーレス化の方法が満足の出来になったのでまとめました.
加工例は下の通りです,FMXでも同じやり方をしています.
手順は以下の3つです.
 ①シャーシの加工
 ②部品の加工
 ③調整・仕上げ

①シャーシの加工:
ここでは,取り付け時の穴あけとバンパーの切断をします.
まず,穴あけは下の写真のようにステーをガイドに穴をあけています.

使っているのは下にある「リヤカーボンステー(3mm)」と「S2についてくるスラストをつけるやつ」の2つ.

リヤカーボンステーにはあらかじめ,リヤマルチステーの根元側から2番目の穴の位置に穴をあけておき,その穴を使います.S2のやつは写真では見えませんが,バンパーのスラストを0にするためにカーボンとバンパーの間に挟んでいて,高さもこいつのおかげいい位置にきます.これを使わずに裏から穴あけも可能ですが,穴をあける面が離れているためドリルの向きがカーボンステーに対して垂直を出しにくいので,私は上からあけています.

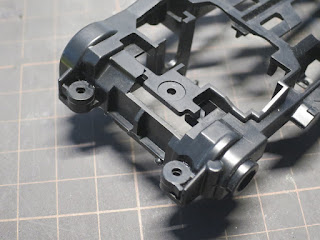

バンパーカットは下の写真のようにボディの引っ掛け位置の水平面の境界で切断します.このくらいの位置で直カーボンがフィットするようになりますので,この段階では仕上げ用に少し削りしろを残しておくといいです.
