自作したツール集

自作ツールのまとめ記事です.

・電圧チェッカー

小さくて手軽な電圧計が欲しいなと思った時に作ったものです.電池をマシンに入れたまま確認できるし,モーターをつければ放電器にもなるので優れものです.材料は小型の電圧計の他にフリスクの空箱とタミヤの工作キットのスイッチを主に使っています.スイッチは回転方向の切り替え用です.

・バンクチェッカー

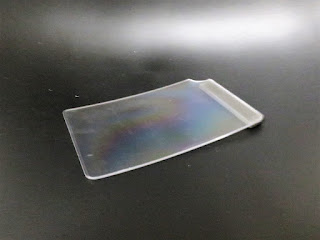

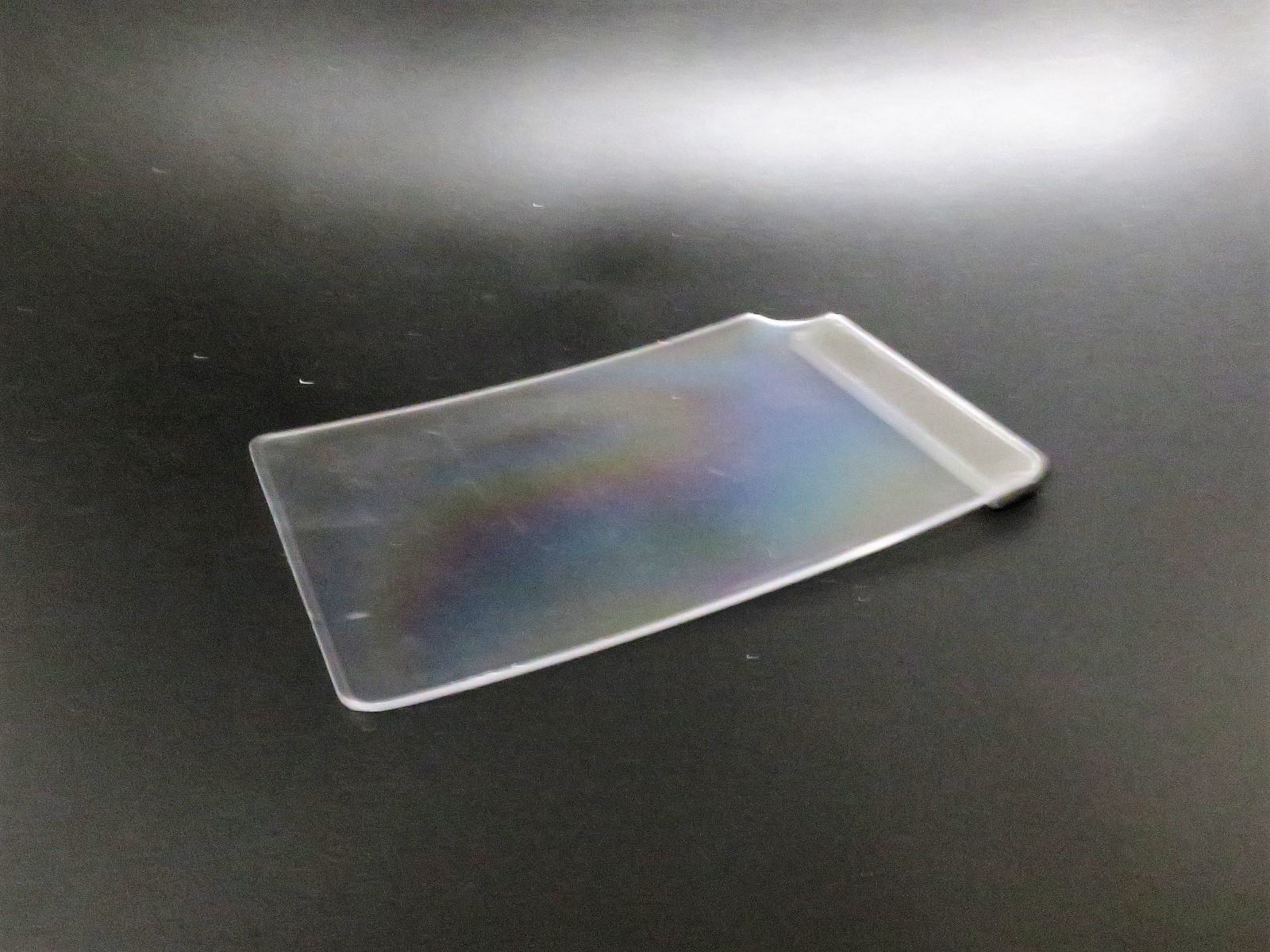

#本気でオススメしたいミニ四駆に使えるツールで紹介されていたものを加工したものです.これはダイソーにあるコレクションボックスが材料で,この円弧の形状が20度バンクとほぼ同じなのでブレーキがバンクに触れないか確認するために持ち歩いています.

サイズはちょうどチェックボックスに入るサイズにしており,角は取り出すために削っています.また,板だけだとフラフラしたり,マシンを乗せた時に変形しそうだったので防音テープを貼って支持を増やしています.

・集塵ボックス

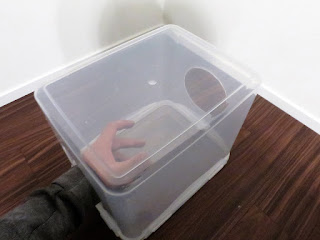

主にタイヤ加工時に使用する集塵ボックスです.以前は3000円くらいで購入した折りたたみ可能な集塵ボックスを使用していたのですが,削りカスの掃除が面倒だったためダイソーで購入した容器で自作したこちらに乗り換えました.タイヤの削りカスは壁にくっつくので,容器丸ごと掃除しやすいこちらの方が圧倒的に掃除の手間が少ないです.多少視認性は落ちていますが,個人的にはほとんど気になりませんでした.

・ブレーキカット台

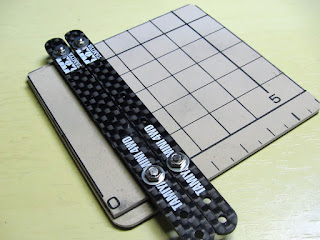

一定のブレーキの幅で切るためにカッターマットを使って自作したモノです.右側の直プレートを多少削って隙間を開けているので,直プレート1枚分と2枚分の幅で切ることが可能です.あと,ブレーキが取り出しやすいように六角レンチで押し出せるように穴を開けています.


おわりに:
製作に多少手間はかかりますが作業が快適になるオススメのツールばかりです.手間がかかる作業があったり,道具に不満を持っているなら新しい道具を作ってしまいましょう.
